RAID 10: la combinación de RAID basada en el espejo y el striping
Aunque el factor original del ahorro de costes está en segundo plano y muchas veces ni siquiera se menciona, los RAID siguen utilizándose hoy día, sobre todo en entornos de servidores. El objetivo de los distintos estándares, que llamamos niveles RAID, es principalmente optimizar la seguridad de los datos y el rendimiento. También existe la opción de combinar los niveles, como en el caso de RAID 10, para unir los puntos fuertes de distintos enfoques.
¿Qué estándares se unen en la combinación del RAID 10? ¿Qué ventajas y desventajas tiene este sistema tan complejo? ¿Y cómo funciona exactamente la agrupación de un RAID 10?
¿Qué es un RAID 10?
Un RAID 10 es una combinación de los niveles RAID 0 y 1 en la que se unen diversos sistemas RAID 1 con un sistema RAID 0. Por este motivo con frecuencia se habla de “RAID 1+0” para hacer referencia a una matriz formada por al menos cuatro discos.
Al seguir el principio base del RAID 1, se aplica el método del espejo con los datos de un grupo RAID 10. Todos los datos están disponibles al menos por duplicado, por lo que se garantiza una redundancia completa. Además, también se hace un striping de los datos. Los bloques de datos se descomponen en divisiones individuales (en inglés, stripes) y se almacenan de manera distribuida en los discos que forman el RAID 10. Por tanto, las unidades de almacenamiento de una matriz RAID 1 siempre tienen el mismo estado de datos, el cual difiere del estado de datos del resto de matrices RAID 1. De esta manera, cada matriz gestiona partes separadas de la información, por lo que este estado no es evidente para una aplicación que acceda a él.
Ambos procesos pueden realizarse también en orden inverso. Primero se generan las divisiones y luego se duplican todos los datos, más concretamente, un RAID 1 a partir de varias instancias de RAID 0. Para designarlo, se suele utilizar el nombre RAID 0+1 o RAID 01. Sin embargo, en teoría, el reflejo de bloques de datos que ya han sido divididos en franjas es más propenso a errores que el striping de una estructura de datos en espejo.
En un RAID 10, si un disco duro falla, puede compensarse por subgrupo, es decir, por RAID 1, ya que en todo momento se dispone de una variante en espejo con exactamente el mismo stock de datos. Sin embargo, esto también significa que como mucho la mitad de la capacidad de almacenamiento de las unidades individuales está disponible para los datos de usuario. Al mismo tiempo, la distribución uniforme de los datos garantiza que los usuarios se beneficien de una mayor velocidad de lectura al acceder a los datos.
Un RAID (Redundant Array of Independent Disks) es una matriz de al menos dos unidades de almacenamiento que forman una única gran unidad lógica. Su configuración concreta depende del nivel RAID elegido; los niveles también pueden combinarse entre sí como el RAID 10 (1+0). La fiabilidad y un aumento del rendimiento de los discos son algunos de los puntos fundamentales.

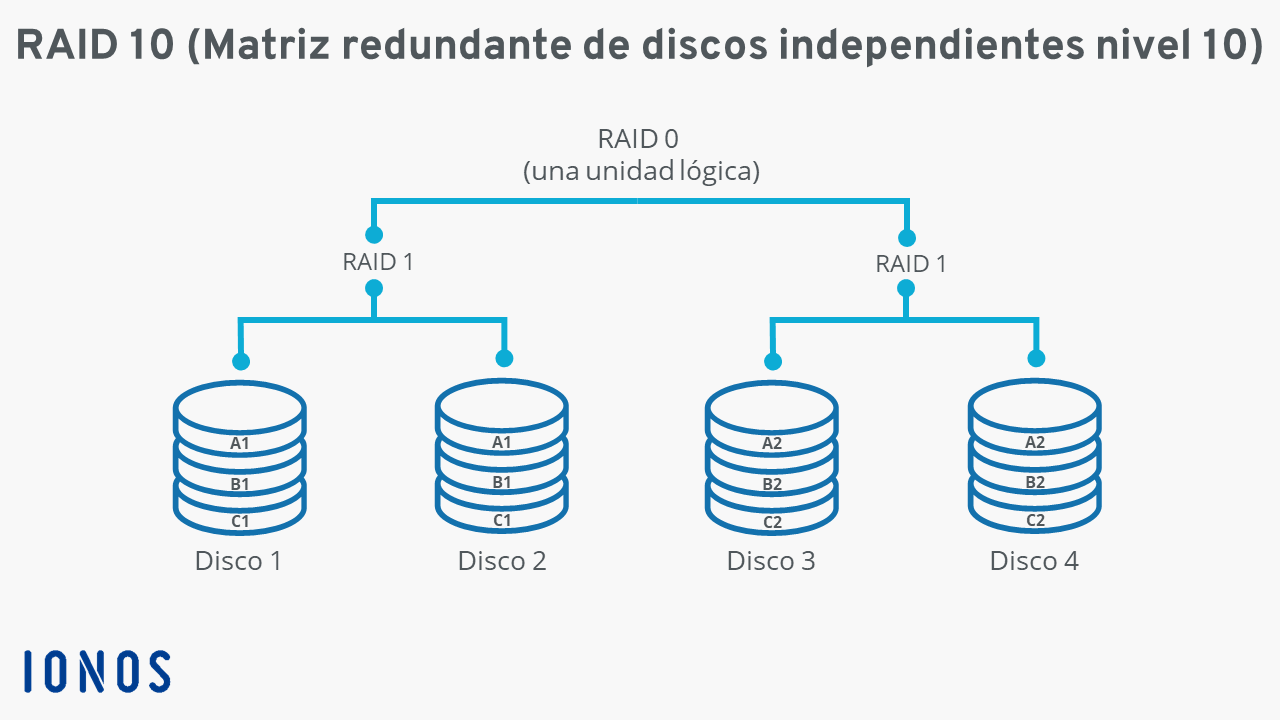

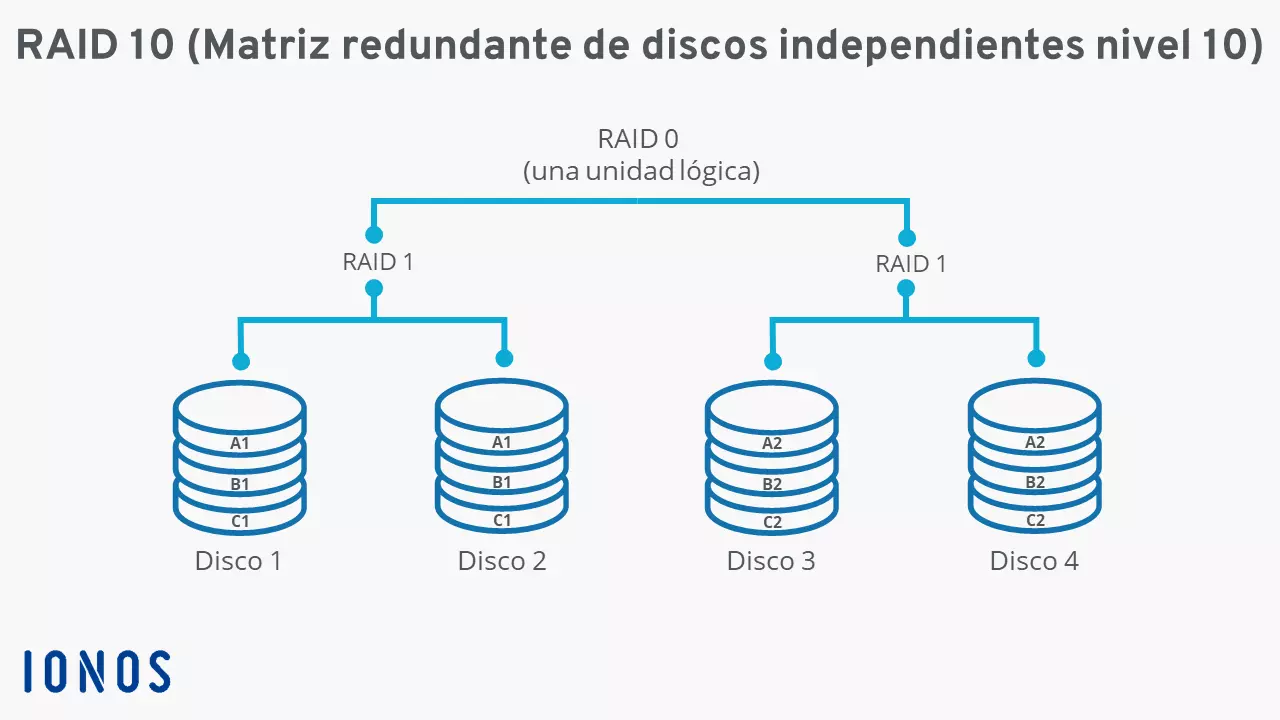

Diagrama del principio de funcionamiento de RAID 10
En una matriz de discos RAID nivel 10, todos los datos están guardados por duplicado. Por cada gigabyte de datos reales del usuario, se contempla también un gigabyte para duplicar estos datos. Normalmente, se elige un número de cuatro discos duros, cada uno de los cuales se combina en pares de dos según el concepto RAID 1, que a su vez se combinan en un único sistema RAID 0.
Para explicar el funcionamiento de este nivel RAID, representamos en el siguiente gráfico la estructura y el almacenamiento de datos de un sistema RAID 10 con cuatro unidades de almacenamiento.
Resumen de ventajas e inconvenientes de RAID 10
RAID 10 almacena la totalidad de los datos por duplicado. Siempre que el disco de una pareja de espejo siga en funcionamiento, la información almacenada estará a salvo, aunque falle un soporte de datos. Los datos solo se perderán cuando todas las unidades de almacenamiento de un RAID 1 subordinado fallen a causa de un defecto o por otro motivo. Esta es también una de las ventajas más importantes de la configuración RAID 1+0 frente a la alternativa RAID 0+1, en la que no se pueden asignar daños a un disco específico de una subunidad RAID 0. La reconstrucción de los datos es, por tanto, mucho menos complicada y más rápida en un sistema RAID 10.
En teoría, el RAID 10 ofrece asimismo una mejor velocidad de lectura, dado que los datos nuevos se pueden escribir en los discos en paralelo. No obstante, como el sistema también tiene que generar siempre una copia exacta de estos datos, en la práctica no hay una mejor tasa de entrada.
La combinación de striping y método de espejo de los datos, que es relativamente costosa, no solo tiene ventajas. Hay dos inconvenientes que cabe resaltar especialmente. Por una parte, limita considerablemente la capacidad de almacenamiento máxima, ya que por cada gigabyte de datos de usuario, también hay que calcular un gigabyte para la copia de los datos. Por otra parte, RAID 10 conlleva el riesgo de una pérdida directa de los datos si ambos soportes de una pareja de espejo caen simultáneamente. En este caso, el fallo de dos discos no se puede compensar con el striping (a diferencia del fallo de dos discos de subgrupos distintos).
| Ventajas | Inconvenientes |
|---|---|
| Mayor velocidad de lectura en comparación con las unidades individuales | Fuerte limitación de la capacidad de almacenamiento disponible |
| Mayor fiabilidad de los discos implicados | El fallo de dos discos de un subgrupo lleva a la caída de todo el sistema |
¿Cuáles son los típicos ámbitos de aplicación de RAID 10?
La seguridad y la velocidad: estos son los dos puntos fuertes de las matrices de nivel RAID 10. El coste relativamente alto hace que haya que considerar bien si se quiere construir un sistema de este tipo. No obstante, si el presupuesto lo permite, un RAID 10 siempre es una solución sensata para almacenar datos:
- a los que se acceda regularmente;
- que deben leerse rápidamente y
- que deben gozar del máximo nivel de seguridad.
Por tanto, los típicos ámbitos de aplicación son los servidores de bases de datos y servidores de aplicación que dependen de una alta fiabilidad y una buena tasa de salida.
Las matrices RAID como RAID 10 ofrecen una elevada fiabilidad, pero nunca deberían entenderse como una alternativa a una estrategia de copia de seguridad. Las copias de seguridad almacenan datos separados temporal y espacialmente de los datos originales: una medida de seguridad que permite restauraciones posteriores, algo que no desempeña ningún papel en los conceptos RAID.
¿Qué otros niveles RAID se utilizan?
Las alternativas RAID nivel 0 (striping) y 1 (espejo) solo ofrecen una de las propiedades de RAID 10: o bien un rendimiento optimizado, o bien una mayor fiabilidad en comparación con los discos individuales subyacentes. No obstante, RAID 5 y RAID 6 son conceptos RAID que no combinan distintos niveles y aun así ofrecen redundancia y aumento del rendimiento. Para más información sobre los distintos métodos, consulta nuestra comparativa de niveles RAID.
Asegura los datos confidenciales y sensibles siempre con una copia de seguridad, para disponer de la mayor protección. Con Backup Cloud IONOS te ofrece una solución adecuada.
